點擊放大焊接蝶閥圖片

D363H焊接蝶閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的焊接蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：D363H

本文內容主要講述焊接蝶閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • 焊接蝶閥產品介紹
    焊接蝶閥D363H原理作用：
        焊接蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
        焊接蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
    焊接蝶閥D363H性能特點：
        ①結構緊湊、體積小、重量輕、操作靈活、使用方便；
        ②采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
        ③此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
        ④具有耐高溫、高壓、耐腐蝕、耐磨損等特點；
        ⑤傳動型式:蝸輪傳動、氣動傳動、電動傳動。
    三偏心焊接蝶閥D363H技術參數：
    公稱通徑DN（mm） DN（100～1200）mm、in4-48
    公稱壓力PN（MPa） 強度試驗（1.5×PN）密封試驗（1.1×PN）
    適用溫度 碳鋼：-29℃～425℃，不銹鋼：-40℃～600℃
    適用介質 水、熱水、蒸汽、油品
    焊接標準 GB12224、ANSI B16.25、DIN2559
    壓力等級 ANSI 150LB磅級/PN25
    三偏心焊接蝶閥D363H部件材質：
    閥體 碳鋼、不銹鋼、鉻鉬鋼
    蝶板 碳鋼、合金鋼、鉻鉬鋼
    閥座 不銹鋼、鈷基硬質合金
    軸套 不銹鋼
    閥桿 不銹鋼、特殊材料
    填料 柔性石墨
    三偏心焊接蝶閥D363H外形尺寸：

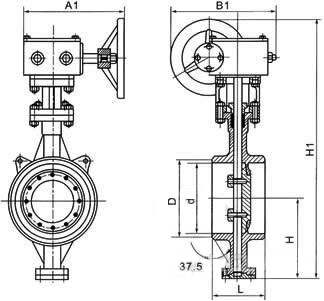

    D363H焊接蝶閥結構圖
    公稱壓力 PN1.6
    公稱通徑 外形尺寸（參考值） 重量
    毫米 英寸 L D d H H1 A B
    80 3 180 90 78 90 356 180 200 27
    100 4 190 110 96 100 375 180 200 34
    125 5 200 135 121 113 401 180 200 41
    150 6 210 161 146 130 450 270 280 43
    200 8 230 222 202 205 545 400 425 81
    250 10 250 278 254 235 630 400 425 102
    300 12 270 330 303 275 715 450 560 132
    350 14 290 382 351 309 817 450 560 164
    400 16 310 432 398 346 923 535 580 193
    450 18 330 484 450 932 1059 535 580 238
    500 20 350 535 501 427 1126 535 580 302
    600 24 390 636 602 509 1369 570 660 457
    700 28 430 726 692 572 1492 750 550 810
    800 32 470 826 792 638 1622 750 550 1093
    900 36 510 926 892 700 1924 750 550 1410
    1000 40 550 1028 992 765 2054 900 750 1870
    1200 48 630 1228 1192 860 2259 1000 925 2082
    1400 56 710 1428 1392 986 2610 1000 925 2850
    1600 64 790 1628 1592 1106 2856 1000 925 4235
    1800 72 870 1828 1792 1226 3121 1100 980 5346
    2000 80 950 2028 1992 1345 3385 1100 980 7328
    三偏心焊接蝶閥D363H產品圖片：
    焊接蝶閥D363H產品圖片
    三偏心焊接蝶閥D363H檢測報告：

    三偏心焊接蝶閥D363H使用說明：
        ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
        ②三偏心焊接蝶閥D363H安裝使用說明書。
    三偏心焊接蝶閥D363H應用業績：
        大唐能源化工有限責任公司
