點擊放大對夾蝸輪硬密封蝶閥圖片

D373H對夾蝸輪硬密封蝶閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的對夾蝸輪硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：D373H

本文內容主要講述對夾蝸輪硬密封蝶閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • 對夾蝸輪硬密封蝶閥產品介紹
    對夾蝸輪硬密封三偏心蝶閥D373H原理作用：
        對夾渦輪硬密封蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
        三偏心蝶閥指閥桿軸心同時偏離碟片中心及本體中心，且密封副為斜椎的蝶閥。
        對夾蝸輪硬密封三偏心蝶閥采用一個"U"型不銹鋼密封圈，內部精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能較佳的目的。
    對夾蝸輪硬密封蝶閥D373H性能特點：
        ①金屬硬密封蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
        ②對夾式硬密封蝶閥采用不銹鋼"U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
        ③蝸輪對夾式蝶閥的三維偏心距，經過嚴格的計算，"U"型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
        ④蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
        ⑤金屬硬密封蝶閥耐高溫、耐低溫、耐腐蝕性。
    對夾蝸輪硬密封蝶閥D373H技術參數：
    公稱通徑 DN（mm） 50～1200
    公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
    試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
    密封試驗 0.66 1.1 1.76 2.75 4.4
    氣密封試驗 0.6 0.6 0.6 0.6 0.6
    適用介質 水、蒸氣、油品、酸類腐蝕性等。
    適用溫度 碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃
    對夾蝸輪硬密封蝶閥D373H部件材質：
    零件名稱 材料
    閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
    蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
    密封圈 不銹鋼、聚內脂、抗磨材料
    閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
    填料 柔性石墨
    對夾蝸輪硬密封蝶閥D373H外形尺寸：

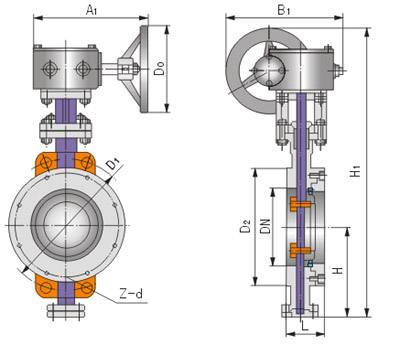

    對夾蝸輪硬密封蝶閥結構圖
    通徑（DN) L D1 D Z-Φ d H H1 W W1 Do
    50 43 125 102 4-18 360 112 200 200 160
    65 46 145 122 4-18 380 115 200 200 160
    80 49 160 133 8-18 455 120 220 200 160
    100 56 180 158 8-18 490 140 240 200 160
    125 64 210 184 8-18 490 170 260 200 160
    150 70 240 212 8-22 630 180 280 280 240
    200 71 295 268 12-22 690 210 320 280 240
    250 76 355 320 12-26 830 240 360 280 240
    300 83 410 370 12-26 930 290 460 420 310
    350 92 470 430 16-26 1010 320 500 420 310
    400 102 525 482 16-30 1070 350 540 420 310
    450 114 585 532 20-30 1140 380 580 420 310
    500 127 650 585 20-33 1200 410 620 420 310
    600 154 770 685 20-36 1340 470 660 420 310
    700 165 840 800 24-36 1600 550 750 550 400
    800 190 950 905 24-39 1780 640 800 550 400
    900 203 1050 1005 28-39 1920 710 850 550 400
    1000 216 1170 1110 28-42 1960 770 1000 750 500
    1200 254 1390 1330 32-48 2360 875 1050 750 500
    1400 279 1590 1530 36-48 2530 970 800 890 -
    1600 318 1820 1750 40-56 2640 1100 800 890 -
    對夾蝸輪硬密封蝶閥D373H產品實拍：
    對夾蝸輪硬密封蝶閥尺寸圖

    對夾蝸輪硬密封蝶閥D373H使用說明：
        ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
        ②對夾蝸輪硬密封蝶閥D373H安裝使用說明書下載。
