點擊放大Q41M導熱油球閥圖片

Q41M導熱油球閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q41M導熱油球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述Q41M導熱油球閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • Q41M導熱油球閥產品介紹
    Q41M導熱油球閥原理作用：
           Q41M導熱油球閥閥體設計采用國際流行的一體式結構，比二瓣式球閥中部減少泄漏點。Q41M導熱油球閥閥桿采用倒裝雙密封，完全避免泄漏。Q41M導熱油球閥閥桿處密封填料、調整墊，均采用回彈性強、耐溫、耐磨，耐壓、耐腐蝕、自潤滑性能良好、無毒型高新復合材料。 Q41M導熱油球閥可替代閘閥、排污閥、柱塞閥、截止閥使用，便于原管道閥門的更換安裝。我公司生產有多種結構長度的 導熱油球閥，可滿足用戶的各種需求。
    Q41M導熱油球閥性能特點：
           ①Q41M導熱油球閥高分子復合材料的密封圈材料，具有耐高溫，耐高壓，耐磨之性能；
           ②Q41M導熱油球閥閥體內通道平整光滑，暢通無阻地輸送粘性流體，漿液以及固體顆粒等介質；
           ③Q41M導熱油球閥適用工作溫度350度左右，是導熱油專用閥門，廣泛應用于石油，化工，制藥電力，食品等行業。
    Q41M導熱油球閥技術參數：
    公稱通徑 DN15～200mm
    公稱壓力 PN1.6、2.5MPa
    溫  度 PPL≤350℃、HL≤450℃
    適用介質 水、石油、導熱油、蒸汽、高溫氣體等
    Q41M導熱油球閥部件材質：
    閥軸材質 碳鋼、不銹鋼
    閥體材質 碳鋼、304/316/316L不銹鋼
    球體材質 304/316/316L不銹鋼
    閥座密封 對蒞聚苯（PPL） 、金屬密封（H）
    Q41M導熱油球閥外形尺寸：

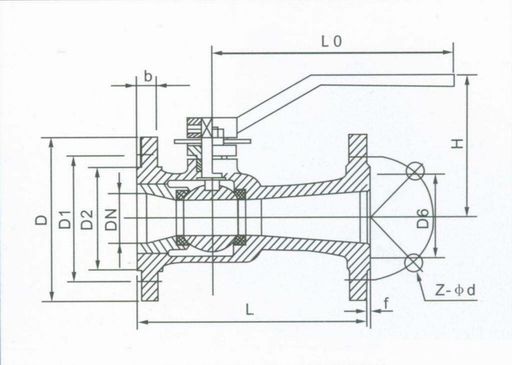

    Q41M導熱油球閥結構圖
    型號 公稱通徑DN(mm) 尺寸
    L D D1 D2 b-f Z-Φd H Do
    Q41M-16 15 115 95 65 45 14-2 4-14 105 150
    20 130 105 75 55 16-2 4-14 110 150
    25 140 115 85 65 16-2 4-14 120 160
    32 165 135 100 78 16-2 4-18 145 160
    40 180 145 110 85 16-2 4-18 155 250
    50 200 160 125 100 18-3 4-18 175 300
    65 220 180 145 120 18-3 4-18 195 300
    80 250 195 160 135 20-3 8-18 225 320
    100 280 215 180 155 20-3 8-18 255 320
    125 320 245 210 185 22-3 8-18 285 400
    150 360 280 240 210 24-3 8-23 295 400
    200 400 335 295 265 30-3 12-23 330 450
    Q41M-25 40 180 145 110 85 18-3 4-18 155 250
    50 200 160 125 100 20-3 4-18 175 300
    65 220 180 145 120 22-3 8-18 195 300
    80 250 195 160 135 22-3 8-18 225 320
    100 280 230 190 160 24-3 8-23 255 320
    125 320 270 220 188 28-3 8-25 285 400
    150 360 300 250 218 30-3 8-25 295 400
    200 400 360 310 278 34-3 12-25 330 450
