點擊放大Q641M氣動高溫球閥圖片

Q641M氣動高溫球閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q641M氣動高溫球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述Q641M氣動高溫球閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • Q641M氣動高溫球閥產品介紹
    Q641M氣動高溫球閥原理作用：
           Q641M氣動高溫球閥閥體設計采用國際流行的一體式結構，比二瓣式球閥中部減少泄漏點。閥桿采用倒裝雙密封，完全避免泄漏。Q641M氣動高溫球閥閥桿處密封填料、調整墊，均采用回彈性強、耐溫、耐磨，耐壓、耐腐蝕、自潤滑性能良好、無毒型高新復合材料。 Q641M氣動高溫球閥可替代閘閥、排污閥、柱塞閥、截止閥使用，便于原管道閥門的更換安裝。我公司生產有多種結構長度的 電動高溫球閥，可滿足用戶的各種需求。
    Q641M氣動高溫球閥性能特點：
           ①高分子復合材料的密封圈材料，具有耐高溫，耐高壓，耐磨之性能；
           ②閥體內通道平整光滑，暢通無阻地輸送粘性流體，漿液以及固體顆粒等介質；
           ③適用工作溫度350度左右，是導熱油專用閥門，廣泛應用于石油，化工，制藥電力，食品等行業。
    Q641M氣動高溫球閥技術參數：
    公稱通徑 DN15～200mm
    公稱壓力 PN1.6、2.5MPa
    溫  度 M≤300℃、PPL≤350℃
    適用介質 水、石油、導熱油、蒸汽、高溫氣體、漿料、強氧化性介質等
    類  型 雙作用活塞式、彈簧復位式
    氣源壓力 雙作用：2-8bar/單作用：4-8bar
    輸出力矩 雙作用：4N·M～10560N·M
    單作用：7N·M～2668N·M
    工作溫度 常溫型：-20℃～80℃（丁腈橡膠O型圈）
    高溫型：-20℃～160℃（氟橡膠O型圈）
    動作范圍 0～90°±5°
    接口螺紋 GTD40～GTD83/ATD50～ATD88    G1/8″
    GTD110～GTD350/ATD100～200   G1/4″
    閥位信號 定位器：4～20mA/回信器：全開全關信號
    Q641M氣動高溫球閥部件材質：
    閥軸材質 碳素鋼、不銹鋼
    閥體材質 球墨鑄鐵、碳素鋼、304/316/316L不銹鋼
    球體材質 304/316/316L不銹鋼
    閥座密封 高強度耐磨碳結石墨（M）、PPL
    Q641M氣動高溫球閥外形尺寸：

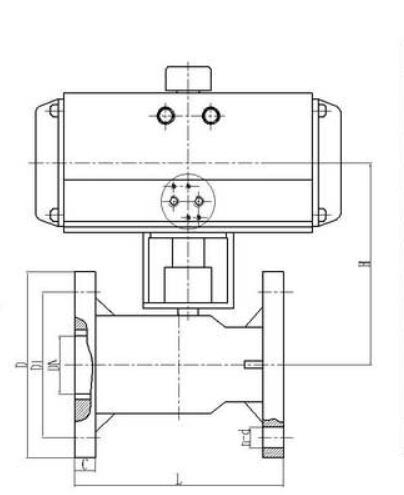

    Q641M氣動高溫球閥結構圖
    公稱通徑DN L L1 H D D1 執行器型號
    壓力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 僅供參考
    15 130 140 182 95 65 GTD-52
    20 150 140 186 105 75 GTD-63
    25 160 158 208 115 86 GTD-63
    32 180 158 212 136 100 GTD-70
    40 200 210 269 146 110 GTD-70
    50 230 248 295 160 125 GTD-83
    65 290 248 306 180 145 GTD-90
    80 310 268 329 195 160 GTD-110
    100 350 345 384 215/230 180/190 GTD-127
    125 400 410 420 245/270 210/220 GTD-160
    150 480 438 440 280/300 240/250 GTD-190
    200 600 487 506 335/360 295/310 GTD-210
