- 四氟密封法蘭蝶閥產品介紹
-
D343F四氟密封法蘭蝶閥概述：
四氟密封法蘭蝶閥是屬于橡膠軟密封蝶閥與金屬密封蝶閥中的一種蝶閥，因?yàn)樗哂袃煞N蝶閥的功能：橡膠軟密封的良好性能，以及硬密封蝶閥耐高溫，耐壓的特點。
四氟密封法蘭蝶閥用途：
四氟密封法蘭蝶閥連接方式分為對夾和法蘭，可用于多種不同管道，以及具有腐蝕性介質的場所。
四氟密封法蘭蝶閥y由不銹鋼蝶板，閥桿，四氟密封組成，適用介質溫度在≤250℃。
廣泛使用于化工、環保處理、燃?xì)?、油品、蒸汽、水及腐蝕性介質有一定要求的多種管道中，
可做為開關截流或調節流量系統使用！

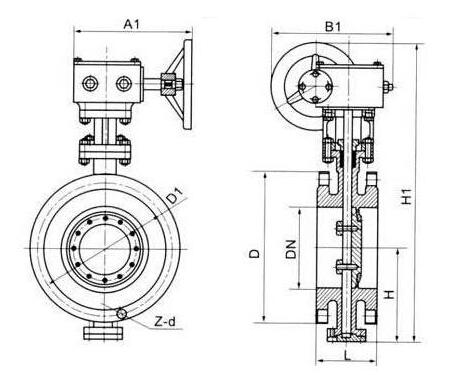

四氟密封法蘭蝶閥結構圖
四氟密封法蘭蝶閥特點：
1、閥體結構設計新穎、合理、獨特，重量輕，開關迅速。
2、開關力矩小，操作方便，省力靈巧。
3、無需分辯流向可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
四氟密封法蘭蝶閥 主要技術參數
| 公稱通徑 | DN（mm） | 50～2000 | 50～500 | |||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 適用溫度 | PTFE密封:-29℃～180℃ PPL密封-40℃～1500℃ | |||||
| 適用介質 | 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 | |||||
| 驅動形式 | 蝸桿蝸輪傳動、氣傳動、電傳動 | |||||
四氟密封法蘭蝶閥執行標準：
設計標準 :GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
四氟密封法蘭蝶閥原理：
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。
|

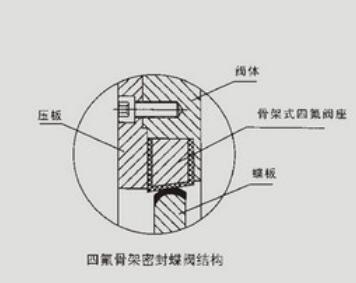

 四氟密封蝶閥結構 |
四氟密封法蘭蝶閥 主要零件材質
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
| 密封圈 | 聚四氟乙烯PTFE/PPL |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | 柔性石墨 |
四氟密封法蘭蝶閥和硬密封法蘭蝶閥的區別：
1、四氟密封廣泛使用介質有腐蝕性場所，硬密封可使用于各種壓力高溫度高的工況下使用。
2、四氟密封用于高溫，常溫環境，硬密封可用于低溫、常溫、高溫等環境。
3、四氟密封多種選擇中線型結構，單偏心、雙偏心和三偏心蝶閥，硬密封一般是單偏心、雙偏心和三偏心蝶閥結構。
4、四氟密封比三偏心硬密封蝶閥密封性能比較好，但三偏心蝶閥在高壓高溫環境下可以保持良好的密封。
四氟密封蝶閥和硬密封蝶閥的優缺點：
硬密封蝶閥使用壽命長，但是密封性相對比軟密封差。
軟密封蝶閥的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。
軟密封蝶閥多適用于含腐蝕性等常溫管路做啟閉及調節，
硬密封蝶閥多用于供熱、供氣、及煤氣、油品、酸堿等環境。
四氟閥座采用補償性骨架，徹底克服了四氟材料熱脹冷縮帶來的不利影響。
蝶板密封面采用三維拋物線曲面，蝶板流線造型，流體阻力小，運行流暢。
閥座與閥體分裝，便于維修、調整和裝配。
四氟閥座采用補償性骨架，徹底克服了四氟材料熱脹冷縮帶來的不利影響。
蝶板密封面采用三維拋物線曲面，蝶板流線造型，流體阻力小，運行流暢。
閥座與閥體分裝，便于維修、調整和裝配。
