軟密封蝶閥產品介紹

軟密封法蘭蝶閥介紹：

軟密封法蘭蝶閥屬于中線蝶閥中的一種產品，蝶閥中的蝶板的閥軸中心線與蝶閥閥體的中心形成了一條中心線，我們可以查看下圖就可以看出蝶板中間有一條垂直線，通常我們稱之為中線蝶閥。
根據軟密封蝶閥圖片我們可以看出軟密封蝶閥是有蝶閥、蝶板、密封、手柄組成的，通過手柄來實現啟閉，結構簡單，體積小。

軟密封法蘭蝶閥性能特點：

軟密封法蘭蝶閥蝶板密封分為寬邊與窄邊，法蘭蝶閥采用是寬邊設計，防止用戶不知蝶閥配套的法蘭需要采用蝶閥專用法蘭而導致安裝后法蘭與蝶閥密封面不匹配導致漏水現象。
如采用的是掛膠蝶閥可以查看閥門配套的法蘭墊片應該如何選擇才合適進行了解。
蝶閥密封面寬可使開關時摩擦力比較大，開關扭矩也隨著增大，無論蝶閥是在開啟或關閉狀態，蝶板跟閥門的密封面及閥座的底部都是在密封壓縮態，保證了蝶閥的密封性能。

軟密封法蘭蝶閥應用：

軟密封法蘭蝶閥結構跟球閥的結構是一樣的比較簡單，沒有要求流體方向，所以安裝時無需注意流體箭頭方向。雙向密封效果是一樣的，而且流阻系數相對小，不會留有雜物，承壓的范圍在常壓工況中，手柄法蘭式軟密封蝶閥通常適用于溫度≤120℃，公稱壓力≤1.6MPa承壓的范圍在常壓工況中，因此在1.6MPa以下的管道中被廣泛應用。可直接在現場維護拆裝，可不用將蝶閥全部拆除也可以更換蝶閥密封圈。

軟密封法蘭蝶閥技術參數：

公稱通徑：DN50~1200(mm)

公稱壓力：PN0.6、1.0、1.6、2.5MPa

連接形式：法蘭連接

結構形式：中線型結構

流量特性：快開型

動作范圍：0~90°

泄露量：按GB/T4213-92，為Kv值的10-4，軟密封:零泄漏

驅動方式：DN50-DN200（手柄法蘭蝶閥）
DN50-1200(渦輪法蘭蝶閥）

軟密封蝶閥結構圖

D341X軟密封蝶閥主要技術參數

公稱通徑	DN（mm）	50～2000				50～500
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用溫度	碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
適用介質	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式	蝸桿蝸輪傳動、氣傳動、電傳動

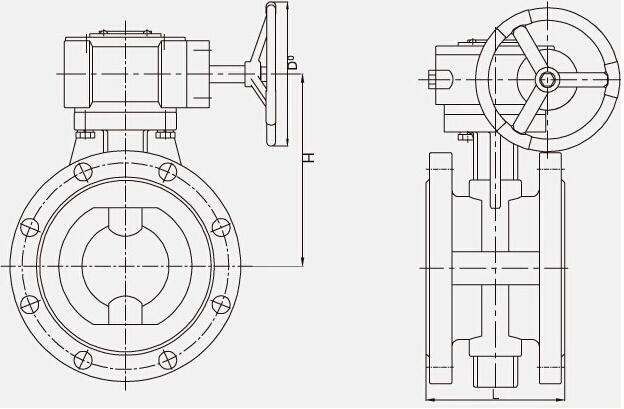

D341X軟密封蝶閥外型尺寸圖

D41	X	-	6	Z.Q.C.P.R系列連接尺寸
	X		10
	J		16

公稱通徑		結構長度 (標準值)	外形尺寸 (參考值)				連接尺寸(標準值)												參考重量
公稱通徑		結構長度 (標準值)	外形尺寸 (參考值)				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	238	270	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	8.5
65	21/2	112	92.5	258	270	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	9.5
80	3	114	100	278	270	65	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	11
100	4	127	110	293	270	65	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	15
125	5	140	125	309	310	65	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	21
150	6	140	142.5	336	310	65	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	24

D341	X	-	6	Z.Q.C.P.R系列連接尺寸
	X		10
	J		16

公稱通徑 mm	長度	外形尺寸 (參考值)				連接尺寸 (標準值)												重量 kg
	長度	外形尺寸 (參考值)				0.6MPa				1.0MPa				1.6MPa
	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	13
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	14
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	15.5
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	19.5
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	25.5
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	28.5
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	48
250	250	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	69
300	270	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	91
350	290	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	110
400	310	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	140
450	330	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	180
500	350	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	215
600	390	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	290
700	430	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	560
800	470	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	910
900	510	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1500
1000	550	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1750
1200	630	755	1995	850	900	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2180
1400	710	910	2310	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48	2400
1600	790	1030	2595	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	2870
1800	870	1140	2810	1100	980	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	3380
2000	950	1250	3100	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62	4010

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

D341X軟密封蝶閥密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	X或or J	XA或or JA	XB或or JB	XC、JC或or F	XD或or JD	XE或or JE
耐高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

D341X,D41X軟密封蝶閥

D341X軟密封蝶閥外型尺寸圖

D341X軟密封蝶閥密封材料選用和適用溫度
