點擊放大傘齒輪傳動對夾式漿液閥圖片

Z573X傘齒輪傳動對夾式漿液閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的傘齒輪傳動對夾式漿液閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：Z573X

本文內容主要講述傘齒輪傳動對夾式漿液閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • 傘齒輪傳動對夾式漿液閥產品介紹

    一、Z573X傘齒輪傳動對夾式漿液閥--概述



    Z573X型傘齒輪傳動對夾式漿液閥,傘齒輪傳動、對夾式連接形式，明桿平行式剛性單閘板，閥座密封面材料為合成橡膠或聚四氟乙烯，公稱壓力 PN6~PN10，閥體材料為灰鑄鐵的平板閘閥（漿液閥）。



    二、Z573X傘齒輪傳動對夾式漿液閥--主要性能規范





    公稱壓力PN 密封試驗 殼體試驗 工作溫度 適用介質
    0.6MPa 0.66MPa 0.9MPa -10℃～120℃ 泥漿、煤渣、紙漿、糧漿、粒狀物等介質
    1.0MPa 1.1MPa 1.5MPa





    三、主要外形及連接尺寸





    公稱通徑DN 結構長度L D1 D2 H L0 D0 n-M
    0.6 1.0.
    50 48 48 100 125 300 400 250 4-M16
    65 48 48 120 145 310 400 250 4-M16
    80 50 50 135 160 330 400 250 4-M16
    100 50 50 155 180 380 400 250 8-M16
    125 50 50 185 210 440 400 250 8-M16
    150 60 60 210 240 500 400 250 8-M20
    200 60 60 265 295 580 400 250 8-M20
    250 70 70 320 350 670 420 300 12-M20
    300 70 80 368 400 820 420 300 12-M20
    350 80 90 428 460 900 420 300 16-M20
    400 90 120 482 515 1020 420 300 16-M22
    450 90 120 532 565 1150 420 300 20-M22
    500 90 130 585 620 1250 420 300 20-M22
    600 140 140 685 725 1500 420 300 20-M27
    700 140 140 800 840 1750 420 300 24-M27
    800 190 190 905 950 2000 420 300 24-M30
    900 203 203 1005 1050 2300 420 300 28-M30
    1000 216 216 1115 1160 2500 420 300 28-M30
    1200 254 254 1325 1380 2800 420 300 32-M36

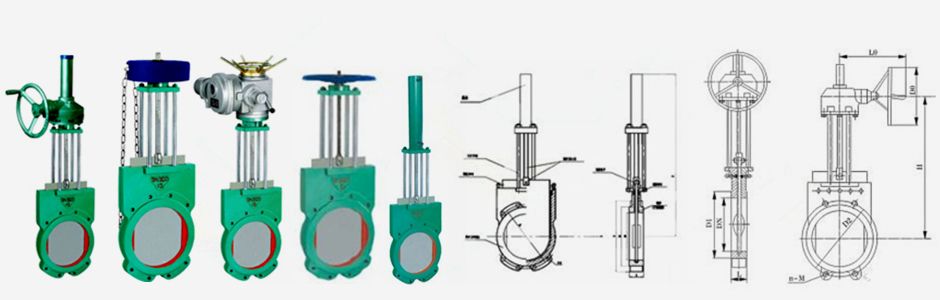

    傘齒輪傳動對夾式漿液閥結構尺寸圖
