- 手動漿液閥產品介紹
一、Z73X手動漿液閥產品概述
Z73X手動漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U"型和“T"型復合結構。整體式閥體密封采用“O"型復合密封圈結構，克服了原對夾式漿液閥采用“U"型密封墊受力后易移位和變形，介質外泄等缺點。
Z73X手動漿液閥是在吸收和消化國內外閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。手動漿液閥結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀一體化等多功能體系。手動漿液閥在管道中一般應當水平安裝。
手動漿液閥產品結構：
本類手動漿液閥在管道中一般應當水平安裝。我公司新的漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的"U"型和"T"型復合結構。整體式閥體密封采用"O"型復合密封圈結構，克服了原對夾式漿液閥采用"U"型密封墊受力后易移位和變形，介質外泄等缺點。閘板采用刀形結構，解決了灰漿沉淀密封槽內，閥門關閉不嚴，外泄漏等問題。
手動漿液閥產品標準：
設計制造：JB/T 8691-98
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
閥門檢查和試驗：GB/T 13927-92
驅動裝置：
手動裝置：操作簡單，適用于力矩較小閥門。
電液動裝置：適用于力矩較大，力和速度可調，可任意位置瑣定的閥門裝置。
二、Z73X手動漿液閥 產品型號和圖片
 |
|

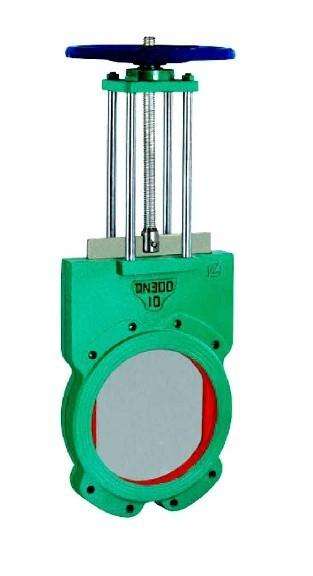

Z73X手動漿液閥
|
三、Z73X手動漿液閥 主要性能規范
| 公稱壓力（MP） | 殼體試驗（MP） | 密封試驗（MP） | 工作溫度 | 適用介質 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃ ≤100℃ |
紙漿、污水、煤漿、灰、渣水混和物 |
四、Z73X手動漿液閥 外形尺寸圖
 |
|

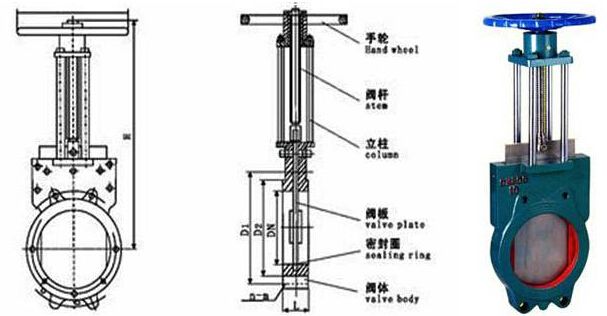

Z73X手動漿液閥外形尺寸圖
|
五、Z73X手動漿液閥 外形連接尺寸
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 8 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4-M16 | 180 | 10 | |
| 80 | 46 | 195 | 160 | 135 | 315 | 4-M16 | 220 | 12 | |
| 100 | 52 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 14 | |
| 125 | 56 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 22 | |
| 150 | 56 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 29 | |
| 200 | 60 | 335 | 295 | 265 | 540 | 8-M20 | 360 | 38 | |
| 250 | 68 | 390 | 350 | 320 | 630 | 12-M20 | 360 | 66 | |
| 300 | 78 | 440 | 400 | 368 | 780 | 12-M20 | 400 | 100 | |
| 350 | 78 | 500 | 460 | 428 | 885 | 16-M20 | 400 | 119 | |
| 400 | 102 | 565 | 515 | 482 | 990 | 16-M22 | 400 | 195 | |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | 285 | |
| 500 | 127 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | 389 | |
| 600 | 154 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | 529 | |
| 700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | 790 | |
| 800 | 190 | 1010 | 950 | 898 | 2000 | 24-M30 | 680 | 850 |
| 1.6 | 50 | 43 | 160 | 125 | 99 | 285 | 4-M16 | 180 | 8.5 |
| 65 | 46 | 185 | 145 | 120 | 295 | 4-M16 | 180 | 10.7 | |
| 80 | 46 | 200 | 160 | 135 | 315 | 8-M16 | 220 | 13 | |
| 100 | 52 | 220 | 180 | 155 | 365 | 8-M16 | 220 | 15 | |
| 125 | 56 | 250 | 210 | 185 | 400 | 8-M16 | 230 | 23.5 | |
| 150 | 56 | 285 | 240 | 210 | 475 | 8-M20 | 280 | 31 | |
| 200 | 60 | 340 | 295 | 265 | 540 | 12-M20 | 360 | 40.7 | |
| 250 | 68 | 405 | 355 | 310 | 630 | 12-M22 | 360 | 70 | |
| 300 | 78 | 460 | 410 | 375 | 780 | 12-M22 | 400 | 107 | |
| 350 | 78 | 520 | 470 | 435 | 885 | 16-M22 | 400 | 129 | |
| 400 | 102 | 580 | 525 | 485 | 990 | 16-M27 | 400 | 215 | |
| 450 | 114 | 640 | 585 | 545 | 1100 | 20-M27 | 530 | 305 | |
| 500 | 127 | 715 | 650 | 609 | 1200 | 20-M30 | 530 | 410 | |
| 600 | 154 | 840 | 770 | 720 | 1450 | 20-M36 | 600 | 550 | |
| 700 | 165 | 910 | 840 | 788 | 1700 | 24-M36 | 600 | 820 | |
| 800 | 190 | 1025 | 950 | 898 | 2000 | 24-M36 | 680 | 950 |
手動漿液閥產品特點：
1、漿液閥結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔和石墨填料，密封可靠，操作輕便靈活。適用介質：
采礦、鋼鐵工業——用于煤漿、濾渣漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于天才洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備及麥芽糖等。
電站除灰——手動漿液閥用于灰渣漿。
手動漿液閥產品用途：
手動漿液閥具有結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小等優點，漿液閥適用溫度：-10~80℃的糖漿、紙漿、泥漿、污水、煤漿等介質管路上，作啟閉調節和節流使用，適用于水平安裝，亦可傾斜安裝。
注：手動漿液閥尺寸表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最*數據。
