點擊放大DKZ41H真空法蘭閘閥,NKZ41H法蘭真空閘閥圖片

DKZ41H真空法蘭閘閥,NKZ41H法蘭真空閘閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的DKZ41H真空法蘭閘閥,NKZ41H法蘭真空閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述DKZ41H真空法蘭閘閥,NKZ41H法蘭真空閘閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • DKZ41H真空法蘭閘閥,NKZ41H法蘭真空閘閥產品介紹
    DKZ41H真空法蘭閘閥，NKZ41H法蘭真空閘閥原理作用：
        DKZ41H真空法蘭閘閥,NKZ41H法蘭真空閘閥適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。DKZ41H真空法蘭閘閥,NKZ41H法蘭真空閘閥由普通手動閘閥改進而來，區別在于真空閘閥的填料密封處多加裝一個真空密封環，DKZ41H真空法蘭閘閥,NKZ41H法蘭真空閘閥具有自脹壓緊作用。比普通閘閥的氣密封性能更好。
    DKZ41H真空法蘭閘閥，NKZ41H法蘭真空閘閥性能特點：
        ①設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能；
        ②選材考究，符全國內外相關標準，材料的全面質量高；
        ③密封副配對合理，提高了密封性能，使用壽命長；
        ④啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良；
        ⑤閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性；
        ⑥法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。
    DKZ41H真空法蘭閘閥,NKZ41H法蘭真空閘閥技術參數：
    公稱壓力 試驗壓力
    殼體強度試驗 上密封試驗 密封試驗
    2.5 3.8 2.8 2.8
    4.0 6.0 4.4 4.4
    6.4 9.6 70 7.0
    10.0 150 11.0 11.0
    DKZ41H真空法蘭閘閥，NKZ41H法蘭真空閘閥部件材質：
    零件名稱 閥體、閥蓋 閥桿 閘板 密封面 閥桿螺母 填料 緊固件
    D(N)KZ41H WCB 2Crl3 25 H：合金鋼 鋁青銅 膨脹復合石墨 優質碳鋼
    D(N)KZ41H 鉻鉬鋼 20CrlMo1VA 鉻鉬鋼 Y：硬質合金 鉻鉬鋼
    DKZ41H真空法蘭閘閥，NKZ41H法蘭真空閘閥外形尺寸：

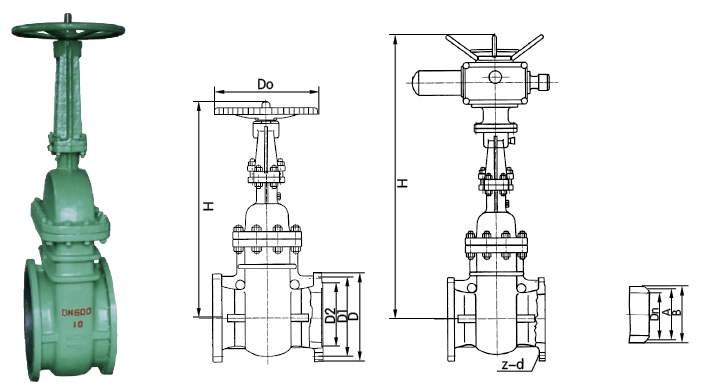

    DKZ41H真空法蘭閘閥尺寸圖,NKZ41H法蘭真空閘閥尺寸圖
    公稱通徑
    DN/mm    		 公稱壓力
    PN/MPa    		 主要外形尺寸和連接尺寸/mm 重量kg
    L H D D1 D2 b f z-d Do
    50 1.6 250 345 160 125 1OO 16 3 4-18 250 28
    65 270 395 180 145 120 18 3 4-18 250 40
    80 280 425 195 160 135 20 3 8-18 300 58
    100 300 51O 215 180 155 20 3 8-18 300 75
    125 325 570 245 21O 185 22 3 8-18 350 110
    150 350 725 280 240 21O 24 3 8-23 350 150
    200 400 820 335 295 265 26 3 12-23 400 223
    250 450 890 405 355 320 30 3 12-25 450 326
    300 500 1070 460 41O 375 30 3 12-25 550 432
    350 550 1320 520 470 435 34 4 16-25 600 572
    400 600 1450 580 525 485 36 4 16-30 650 740
    450 650 1560 640 585 545 40 4 20-30 700 955
    500 700 1720 705 650 608 44 4 20-34 750 1195
    600 800 1880 840 770 718 48 5 20-41 800 1455
    700 900 2085 g1O 840 788 50 5 24-41 850 211O
    800 1OOO 2590 1020 950 898 52 5 24-41 950 2630
