點擊放大液壓水位控制閥圖片

H142X液壓水位控制閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的液壓水位控制閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：H142X

本文內容主要講述液壓水位控制閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • 液壓水位控制閥產品介紹
    H142X液壓水位控制閥原理作用：
        H142X液壓水位控制閥是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設直時，浮球閥打開，活塞上腔室壓力降低，活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度，實現自動供水功能。
        H142X液壓水位控制閥當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。
    H142X液壓水位控制閥性能特點：
        ①小浮球?qū)чy操作、液壓控制主閥直接動作型；
        ②主閥通道全流量設計、水頭損失小；
        ③主閥體與控制導閥可組合或分離安裝；
        ④控制導閥適用于任何口徑的主閥體。
    H142X液壓水位控制閥技術參數：
    公稱通徑 DN40-DN350 公稱壓力 1.6Mpa
    H142X液壓水位控制閥部件材質：
    閥體 球墨鑄鐵/鑄鋼/不銹鋼 浮球 不銹鋼
    H142X液壓水位控制閥外形尺寸：

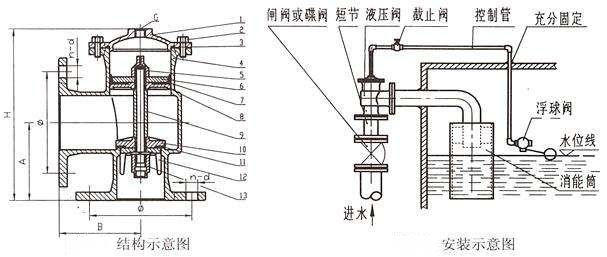

    H142X液壓水位控制閥結構示意圖與安裝示意圖
    DN 40 50 65 80 100 125 150 200 250 300 350
    L 107 115 125 135 146 165 180 215 255 285 325
    H 235 243 258 280 307 358 400 490 576 663 750
