點擊放大Z15X鑄鐵絲扣閘閥圖片

Z15X鑄鐵絲扣閘閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z15X鑄鐵絲扣閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述Z15X鑄鐵絲扣閘閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • Z15X鑄鐵絲扣閘閥產品介紹
    Z15X鑄鐵絲扣閘閥原理作用：
           Z15X鑄鐵絲扣閘閥利用閘板整體包膠產品彈性變形補償作用達到良好的密封效果，克服一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間，Z15X鑄鐵絲扣閘閥可廣泛用于自來水、污水、建筑、輕紡、電力、能源系統等流體管線上作為調節和捷流裝置使用。
    Z15X鑄鐵絲扣閘閥性能特點：
           設計制造標準GB/T12232
           結構長度標準GB/T12221
           壓力試驗標準GB/T13927
    Z15X鑄鐵絲扣閘閥技術參數：

    適用介質

    使用溫度

    使用壓力

    密封檢驗

    強度檢驗

    水、油品等

    ≤80℃

    1.0Mpa

    1. 1Mpa

    1.5Mpa

    1.6Mpa

    1.76Mpa

    2.4Mpa
    Z15X鑄鐵絲扣閘閥部件材質：

    序號

    名稱

    材質

    1

    閥體

    灰鑄鐵、球墨鑄鐵

    2

    閥板

    灰鑄鐵外覆三元乙丙或丁腈橡膠

    3

    閥桿

    不銹鋼、銅合金

    4

    密封圈

    丁腈橡膠

    5

    閥蓋

    球墨鑄鐵、灰鑄鐵

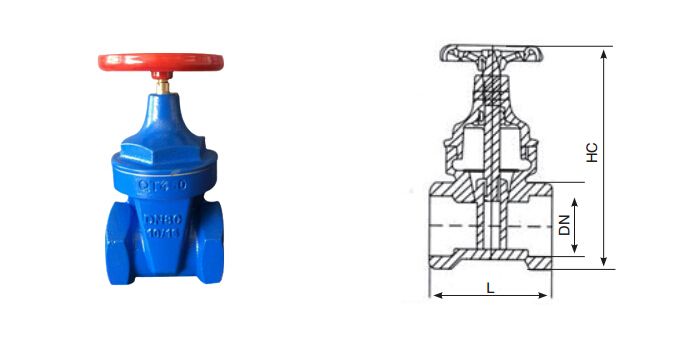

    Z15X鑄鐵絲扣閘閥外形尺寸：
    Z15X鑄鐵絲扣閘閥尺寸圖

    DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    L

    65

    70

    80

    90

    97

    108

    127

    138

    168

    HC

    110

    120

    140

    1650

    190

    210

    250

    286

    340
