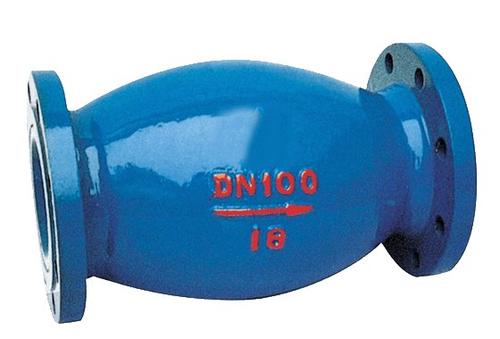

點擊放大HQ44X微阻球形止回閥,HQ45X球型止回閥圖片

HQ44X微阻球形止回閥,HQ45X球型止回閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的HQ44X微阻球形止回閥,HQ45X球型止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述HQ44X微阻球形止回閥,HQ45X球型止回閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • HQ44X微阻球形止回閥,HQ45X球型止回閥產品介紹
    HQ44X微阻球形止回閥,HQ45X球型止回閥原理作用：
        HQ45X微阻球形止回閥,HQ44X球型止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。HQ45X微阻球形止回閥,HQ44X球型止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。安裝HQ45X微阻球形止回閥,HQ44X球型止回閥注意事項：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。
        HQ45X微阻球形止回閥,HQ44X球型止回閥采用橡膠包皮球為閥瓣，在介質的作用下，可在閥替內的滑道上滾動，從而打開或關閉閥門。HQ45X微阻球形止回閥,HQ44X球型止回閥可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
    微阻球形止回閥HQ44X,HQ45X性能特點：
        HQ45X微阻球形止回閥,HQ44X球型止回閥流量大流阻損失小，密封性能好，消聲關閉，可減小水擊波，水平或垂直安裝均可。
    微阻球形止回閥HQ44X,HQ45X技術參數：
        公稱壓力：1.0MPa～1.6MPa
        公稱通經：DN50～DN1000
        適用介質：水及弱腐蝕性流體
        適用溫度：0℃～80℃
        法蘭標準：GB/T 17241.6 GB/T 9113
        試驗標準: GB/T 13927 AP1598
    微阻球形止回閥HQ44X,HQ45X部件材質：

    型號

    公稱壓力

    殼體試驗壓力

    密封試驗壓力

    閥體材料

    球體材料

    HQ44/45X-10

    1.0Mpa

    1.5Mpa

    1.1Mpa

    鑄鐵/碳鋼

    碳鋼包膠

    HQ44/45X-16

    1.6Mpa

    2.4Mpa

    1.76Mpa
    微阻球形止回閥HQ44X,HQ45X外形尺寸：

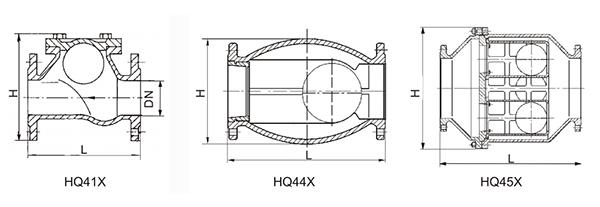

    HQ44X微阻球形止回閥尺寸圖,HQ45X球型止回閥尺寸圖
    DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
    L 203 216 241 292 330 356 495 622 698 781 914 978 978 1295 1448 1600 1760 1900
    H 180 210 225 245 280 320 380 450 470 500
    H1             510 570 640 715 815 825 980 1155 1260 1350 1660 1700
