- 氣動法蘭球閥產品介紹
氣動法蘭球閥概述：
氣動法蘭球閥具有開關速度快，流通能力大，密封性能好等特點，
是由法蘭式球閥與氣動執行器連接組成，根據作用形式不同可分為開關型和調節型兩種。
氣動法蘭球閥打開時，閥體通道和連接管徑形成一個通口，
介質可毫無阻力的流過，除了用于油品、氣體、液體等介質外，
還適宜控制污水和含有纖維性雜質的介質。
氣動法蘭式球閥裝配上閥門定位器輸入4-20mA的模擬量信號，
可對球閥的閥芯開度進行0-90度的任意控制，
從而達到介質流量、溫度、壓力等參數的比例式調節。
氣動法蘭球閥優點：
1，根據工況需要?dú)鈩?dòng)法蘭式球閥可分為軟密封（-30～180℃）和
1，根據工況需要?dú)鈩?dòng)法蘭式球閥可分為軟密封（-30～180℃）和
硬密封（-40～450℃）兩種密封結構，以便在不同介質、不同溫度及不同壓力的場所中合理使用。
2，氣動法蘭球閥動力源采用的是氣體，不會存在與火花接觸，理論上有防爆功能，相對來說比較安全。
并且如果漏氣的話，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
3，從閥門口徑角度來說，由于扭矩力的原因，手動球閥一般只能配置口徑在DN300以下的球閥，
而氣動法蘭球閥可配置的口徑較廣，不僅可配置小口徑球閥，
也可配置口徑大的球閥，氣動球閥目前**可達到DN1200口徑。
|
氣動法蘭球閥可選配件：
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)
定位器：輸入4～20mA信號,實現閥門調節功能
手動機構：手操機構，可實現手動開或關閥
調節型附件：電氣定位器、氣動定位器、電氣轉換器。 切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。 |

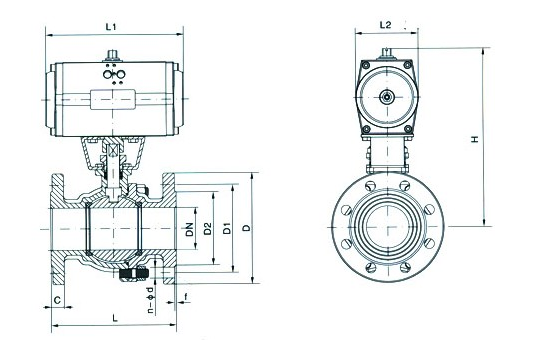

 氣動法蘭球閥結構圖 |
氣動法蘭球閥參數說明：
| 公稱通徑 | DN15～DN300(mm) |
| 公稱壓力 | PN1.6、2.5、4.0、6.4、10.0 MPa |
| 連接方式 | 法蘭式連接 |
| 驅動形式 | 壓縮空氣4-7bar（可帶手動裝置） |
| 溫度范圍 |
軟密封:-30～180℃；硬密封:-40～450℃
|
| 動作范圍 | 0～90° |
| 閥體材料 | 碳鋼、不銹鋼304、316、316L |
| 適用介質 | 水、蒸汽、液體、油品、腐蝕性介質等 |
| 控制方式 | 開關切斷式，調節型（定位器4-20mA模擬信號） |
| 作用形式 | 單作用彈簧復位（常開型，常閉型），雙作用（氣開氣關） |
