點擊放大Q11F一片式不銹鋼絲扣球閥圖片

Q11F一片式不銹鋼絲扣球閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q11F一片式不銹鋼絲扣球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述Q11F一片式不銹鋼絲扣球閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • Q11F一片式不銹鋼絲扣球閥產品介紹
    Q11F一片式不銹鋼絲扣球閥原理作用：
           Q11F一片式不銹鋼絲扣球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 Q11F不銹鋼一片式絲口球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
           Q11F一片式球閥是一體式的里面由球、四氟圈、鎖緊螺母組成，球的口徑比管道口徑略小，類似于廣式球閥；一片式球閥由于主體材料少于兩片式和三片式，價格較優惠，與廣式球閥用處一樣。
    Q11F一片式不銹鋼絲扣球閥性能特點：
           ①流體阻力小，其阻力系數與同長度的管段相等；
           ②結構簡單、體積小、重量輕；
           ③緊密可靠，現球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用；
           ④操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制；
           ⑤維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
    Q11F一片式不銹鋼絲扣球閥技術參數：
    公稱通徑DN（mm） 10（3/8"）~50（2"）
    公稱壓力PN（Mpa） 1.0~2.5
    使用溫度（℃） -20~180
    適用介質 水、氣、油品
    Q11F一片式不銹鋼絲扣球閥部件材質：
    零件名稱 閥體 球體 閥桿 填料 密封
    材質屬性 碳鋼、不銹鋼 不銹鋼 不銹鋼 聚四氟乙烯 聚四氟乙烯
    Q11F一片式不銹鋼絲扣球閥外形尺寸：

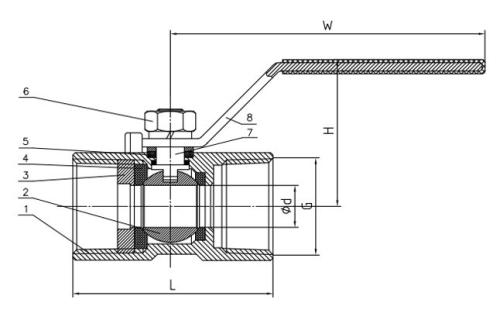

    Q11F一片式不銹鋼絲扣球閥結構圖
    DN L D H E
    10 45 7 30 78
    15 55 9 34 99
    20 60 12 41 96
    25 70 15 45 112
    32 78 20 48 128
    40 83.5 25 57 142
    50 96.5 32 60 155
