點擊放大YX741X可調式減壓穩壓閥圖片

YX741XYX741X可調式減壓穩壓閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YX741X可調式減壓穩壓閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：YX741X

本文內容主要講述YX741X可調式減壓穩壓閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • YX741X可調式減壓穩壓閥產品介紹
    YX741X可調式減壓穩壓閥原理作用：
        YX741X可調式減壓穩壓閥安裝于高層建筑給排水系統管道上，將進口壓力減至某一需要的出口壓力，YX741X可調式減壓穩壓閥依靠本身能量使出口壓力保持穩定在設定值，即出口壓力不因進口壓力及流量的變化而變化。YX741X可調式減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋?zhàn)饔脕?lái)穩定出口壓力。
       YX741X可調式減壓穩壓閥是以管道介質壓力為動力，進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成，根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水泵控制閥、水力電動控制閥、緊急關閉閥。水力控制閥按結構可分為隔膜型和活塞型兩類。
        YX741X可調式減壓穩壓閥安裝在給水系統的管道上，主閥滑盤（閥瓣）通過液壓導管的壓力傳遞，模仿導閥的動作。當下游壓力低于設定壓力時，導閥開啟，隔膜上方的壓力水被排放到下游，排放速度大于入口的補充速度，主閥滑盤上移使下游壓力增大至設定值。當下游壓力高于設定值時，導閥關閉，隔膜上方的壓力水向下作用在隔膜上，主閥滑盤向下移動，合下游壓力降低到設定值，從而保持壓力恒定。
    YX741X可調式減壓穩壓閥性能特點：
        ①動作靈敏，不會出現失控現象；
        ②具有緩開功能，可解決傳統的人為關閥開泵；
        ③無需人為操作，在管網運行的全過程中均為自動工作；
        ④在管路中立式或臥式安裝均可，水力控制閥性能不變；
        ⑤雙腔體形式設計，具有緩閉功能，可人為調設關閉時間，自動實現緩閉、消除水錘；
        ⑥具有良好的止回功能，采用良好彈性和高耐磨性橡膠做密封材料，關閉后可達滴水不漏；
        ⑦減壓的效果可靠，出口壓力不受進口壓力及流量的影響，即減動壓，又減靜壓，能夠保持設定的出口壓力恒定。
    YX741X可調式減壓穩壓閥技術參數：
    公稱通徑 DN40-DN1000
    公稱壓力 1.0Mpa 1.6Mpa 2.5Mpa
    適用溫度 0℃~80℃
    殼體試驗壓力 1.5Mpa 2.4Mpa 3.75Mpa
    密封試驗壓力 1.1Mpa 1.76Mpa 2.75Mpa
    較低動作壓力 P1≥0.07MPa
    結構長度標準 Q/BYL-2002
    法蘭長度標準 GB/T 17241.6；GB/T 9113
    試驗壓力標準 GB/T 13927
    YX741X可調式減壓穩壓閥部件材質：
    閥體 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 閥蓋 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
    彈簧 彈簧鋼/不銹鋼 閥桿 2Cr13
    膜片 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 閥座 銅合金/不銹鋼
    閥瓣 球墨鑄鐵 膜片壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
    O型密封圈 丁腈橡膠/三元乙丙橡膠 O型圈壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
    YX741X可調式減壓穩壓閥外形尺寸：

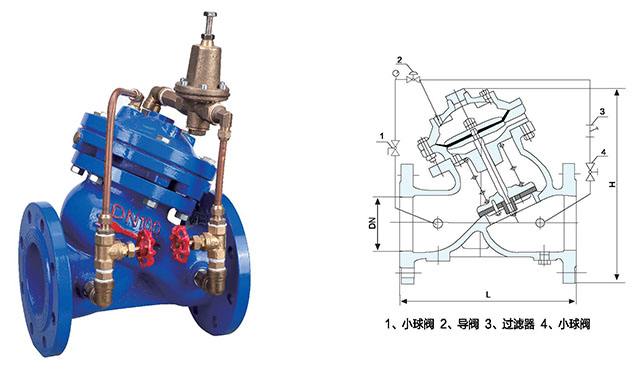

    YX741X可調式減壓穩壓閥結構尺寸圖
    DN L H D D1 n-d
    PN1.0 PN1.6

    PN2.5

    		 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
    50 203 293 165 165 165 125 125 125 4-18 4-18 4-18
    65 216 328 185 185 185 145 145 145 4-18 4-18 8-18
    80 248 364 200 200 200 160 160 160 8-18 8-18 8-18
    100 283 418 220 220 235 180 180 190 8-18 8-18 8-22
    125 330 481 250 250 270 210 210 220 8-18 8-18 8-22
    150 356 543 285 285 300 240 240 250 8-22 8-22 8-26
    200 444 673 340 340 360 295 295 310 8-22 12-22 8-26
    250 533 792 395 405 425 350 355 370 12-22 12-26 12-30
    300 600 927 445 460 485 400 10 430 12-22 12-26 16-30
    350 622 957 505 520 555 460 470 490 16-22 16-26 16-33
    400 698 1188 565 580 620 515 525 550 16-26 16-30 16-36
    450 775 1218 615 640 670 565 585 600 20-26 20-30 20-36
    500 811 1256 670 715 730 620 650 660 20-26 20-33 20-36
    600 900 1600 780 840 / 725 770 / 20-30 20-36 /
    700 980 1750 895 910 / 840 840 / 24-30 24-36 /
    800 1120 1900 1015 1025 / 950 950 / 24-33 24-39 /
    900 1220 2100 1115 / / 1050 / / 28-33 / /
    1000 1320 2400 1230 / / 1160 / / 28-36 / /
