點擊放大Q41N高壓法蘭球閥圖片

Q41N高壓法蘭球閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q41N高壓法蘭球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述Q41N高壓法蘭球閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • Q41N高壓法蘭球閥產品介紹
    Q41N高壓法蘭球閥原理作用：
           Q41N高壓法蘭球閥將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，Q41N高壓法蘭球閥沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。Q41N高壓法蘭球閥它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；Q41N高壓法蘭球閥標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到較小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
    Q41N高壓法蘭球閥性能特點：
           ①防火安全結構:當耳軸球閥正常使用,其加蓋閥座和球面法、閥座固定器O形環和蓋章的身體,這是軟密封,密封可靠當閥座和O形環受傷,閥座固定器和身體會加蓋膨脹石墨這樣的行為防火安全的目的；
           ②防靜電設備:為了防止間的磨擦球,桿和聚四氟乙烯產生靜電可能點燃易燃物品,導致事故,在這個球閥,靜態傳導彈簧之間閥桿和球,閥桿和身體因此靜電是地面和系統安全進行擔保；
           ③自由泄漏的身體密封結構:暢順,閥門的開關位置閥體和閥帽的雙加蓋墊片和O形環,在此基礎上,這樣的原因似火、高溫、減震和凹凸不平的開放或關閉扭矩都不會引起外泄漏；
           ④操作低扭矩:自我潤滑軸承安裝在摩擦的干細胞,導致耐磨、靈活的運作和低扭矩；
           ⑤雙重阻塞滲出:當球全開或關閉位置,發射機物質身體可以腔中心公布排水、排空裝置此外,很中心壓力閥門腔內能被釋放到低壓結束了自己的救援的座位；
           ⑥緊急密封復合注塑孔設計和復合注塑閥門安裝在位于閥桿/戴帽子和身體方面的支持閥門當密封閥桿或座位受損的誘發泄漏,這種化合物可以用來做第二次密封隱蔽的止回閥安裝在旁都有復合注塑閥門,防止由于外流化合物的作用的物質,發射機復合的頂端的噴油閥的復合快速的連接連接器注射槍；
           ⑦擴展閥桿:地下安裝閥門,閥桿可以延長、為方便操作相應的復合噴油嘴、排水閥可以延長到較高的閥門；
           ⑧自動體腔,救援:當身體壓力上升不正常的,如不穩定因素、耳軸球閥下游閥座上將被正常壓力,同時不正常的自動釋放壓力,并不損壞密封的上游的座位。
    Q41N高壓法蘭球閥技術參數：
    公稱通徑 DN15-DN100
    公稱壓力 PN160~PN320
    適用介質 水、油品、氦、氫、氨等
    適用溫度 -40～80
    Q41N高壓法蘭球閥部件材質：

    零件名稱

    材質屬性

    GB

    ASTM

    閥體、閥蓋

    WCB

    A216-WCB

    密封圈

    尼龍

    尼龍

    球體

    1Cr18Ni9Ti

    SS 304

    閥座、閥桿

    2Cr13

    A246-416

    O形圈

    橡膠

    橡膠

    雙頭螺栓

    35CrMoA

    A193-B7

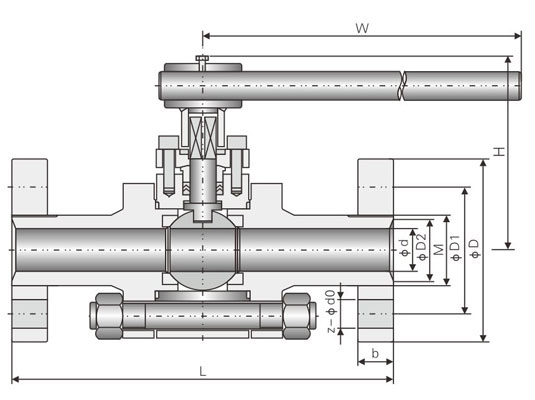

    Q41N高壓法蘭球閥外形尺寸：
    Q41N高壓法蘭球閥
    公稱通徑DN/mm 尺寸/mm
    L D D1 D2 b Z-Φd M H L0
    10 210 95 60 18 20 3-Φ18 M24×2 77 220
    15 230 95 60 20 20 3-Φ18 M24×2 85 220
    25 260 105 68 28 20 3-Φ18 M33×2 100 250
    32 300 115 80 38 25 4-Φ18 M42×2 120 300
    40 350 125 90 48 28 6-Φ26 M52×2 150 400
    50 400 165 115 61 32 6-Φ26 M64×3 165 400
    65 490 200 145 75 40 6-Φ29 M80×3 180 500
    80 580 225 170 94 50 6-Φ33 M100×3 200 600
    100 620 260 195 115 60 6-Φ36 M125×4 245 800
    125 750 300 235 146 75 8-Φ39 M155×4 270 850
    150 800 330 255 163 78 8-Φ42 M175×4 300 850
    200 850 400 315 193 90 8-Φ48 M215×6 400 900
    公稱壓力：PN32.0MPa
    10 210 95 60 18 20 3-Φ18 M24×2 77 220
    15 230 105 68 20 20 3-Φ18 M33×2 85 220
    25 260 115 80 28 25 4-Φ18 M42×2 100 250
    32 300 125 90 38 28 6-Φ26 M52×2 120 300
    40 350 165 115 48 32 6-Φ26 M64×2 150 400
    50 400 200 145 61 40 6-Φ29 M80×2 165 400
    65 490 225 170 75 50 6-Φ33 M100×2 180 500
    80 580 260 195 94 60 6-Φ36 M125×2 200 600
    100 620 300 235 115 75 8-Φ39 M155×2 245 800
    125 750 330 255 146 78 8-Φ42 M175×2 270 800
    150 800 400 315 163 90 8-Φ48 M215×2 300 850
    200 850 480 380 193 120 8-Φ60 M265×2 400 900
