- 手動真空蝶閥產品介紹
| 手動真空蝶閥GI原理作用： |
高真空蝶閥是利用電動裝置驅動閥板做開啟或關閉動作，達到接通或切斷真空管路中氣流的目的一種裝置。它適用的介質為空氣及非腐蝕性氣體。廣泛應用于真空獲得設備、新能源及半導體產業。閥門漏率：≤1.3×10-5Pa.L/S。
| 手動真空蝶閥GI性能特點： |
②閥桿上下不竄動。
| 手動真空蝶閥GI技術參數： |
|
適用范圍 |
105～1.3×10-4Pa |
|
閥門漏率 |
≤1.3×10-4Pa.L/S. |
|
適用溫度 |
-25～ 80℃（丁腈橡膠） -30～ 150℃（氟橡膠） |
|
安裝方向 |
任意 |
| 手動真空蝶閥GI部件材質： |
密封件：丁腈橡膠、氟橡膠

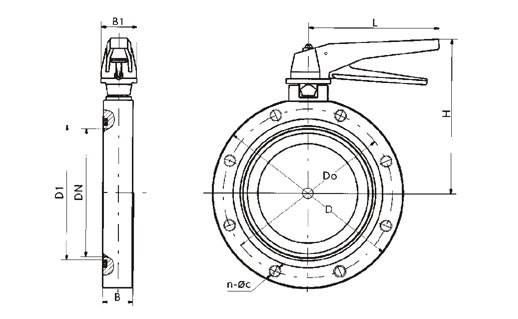

| 手動真空蝶閥GI外形尺寸： |
|
型號 |
DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
|
GI-32 |
32 |
78 |
64 |
36 |
22 |
32 |
36 |
115 |
4-φ7 |
|
GI-40 |
40 |
85 |
70 |
44 |
22 |
40 |
36 |
115 |
4-φ7 |
|
GI-50 |
50 |
110 |
90 |
55 |
22 |
50 |
36 |
115 |
4-φ9 |
|
GI-65 |
65 |
125 |
105 |
70 |
26 |
130 |
38 |
135 |
4-φ9 |
|
GI-80 |
80 |
145 |
125 |
85 |
30 |
140 |
38 |
135 |
4-φ9 |
|
GI-100 |
100 |
170 |
145 |
105 |
30 |
153 |
38 |
135 |
4-φ12 |
|
GI-150 |
150 |
220 |
195 |
156 |
35 |
179 |
40 |
165 |
8-φ12 |
|
GI-200 |
200 |
275 |
250 |
208 |
40 |
208 |
40 |
185 |
8-φ12 |
|
GI-250 |
250 |
330 |
300 |
258 |
45 |
234 |
45 |
300 |
8-φ14 |
|
GI-300 |
300 |
380 |
350 |
308 |
55 |
300 |
55 |
350 |
8-φ14 |
|
GI-400 |
400 |
500 |
465 |
408 |
60 |
340 |
60 |
500 |
8-φ18 |
| 手動真空蝶閥GI產品實拍： |
| 手動真空蝶閥GI使用說明： |
②手動真空蝶閥GI安裝使用說明書。
