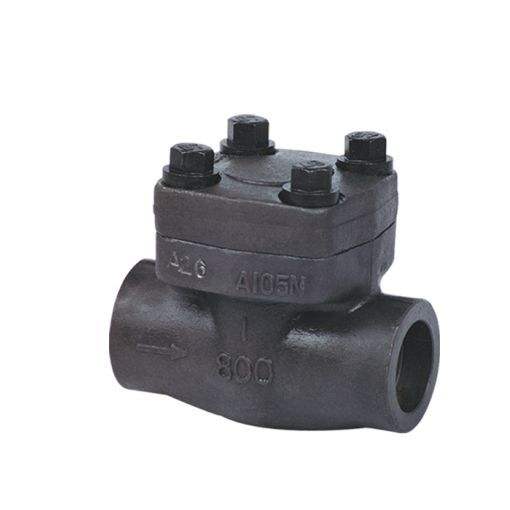

- H61Y焊接鍛鋼止回閥,H11Y螺紋鍛鋼止回閥產品介紹
| H61Y焊接鍛鋼止回閥,H11Y螺紋鍛鋼止回閥原理作用： |
H61Y焊接鍛鋼止回閥,H11Y螺紋鍛鋼止回閥有三種閥蓋設計，一種是螺栓型閥蓋，通過凹凸面連接，H61Y焊接鍛鋼止回閥,H11Y螺紋鍛鋼止回閥采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。鍛鋼止回閥還有三種不同的結構設計，分別是：立升式鍛鋼止回閥、球形鍛鋼止回閥和旋啟式鍛鋼止回閥。連接方式有法蘭,對焊等。
| H61Y焊接鍛鋼止回閥,H11Y螺紋鍛鋼止回閥性能特點： |
②承插端符合ASME B16.11；
③材料按ANIS/ASTM的規定；
④閥瓣和閥座可根據不同要求更換不同的材質；
⑤水平或垂直管道均可使用，安裝方便、流道通暢、流體阻力小、動作靈敏、密封性能好、閥瓣行程短、關閥沖擊力小、整體結構、簡單緊湊、造型美觀、使用壽命長、可靠性高。
| H61Y焊接鍛鋼止回閥,H11Y螺紋鍛鋼止回閥技術參數： |
②承插端符合ASME B16.11，螺紋連接端(NPT)符合ANSI/ASME B1.20.1。
| H61Y焊接鍛鋼止回閥,H11Y螺紋鍛鋼止回閥部件材質： |
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥瓣 |
A276 410 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
墊片 |
304夾柔性石墨 |
304 + PTFE |
||
|
4 |
閥蓋 |
A105 |
A182 F22 |
A182 F304 L |
A182 F316(L) |
|
5 |
銘牌 |
SS |
|||
|
6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8M |
A193 B8M |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29℃~425℃ |
-29℃~550℃ |
-29℃~180℃ |
||

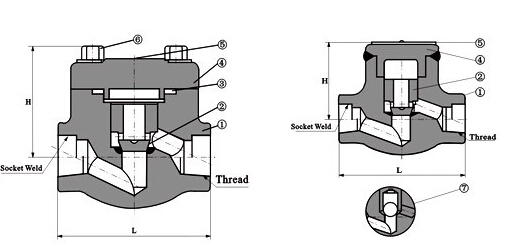

| H61Y焊接鍛鋼止回閥,H11Y螺紋鍛鋼止回閥外形尺寸： |
800Lb
|
規格 |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
|
|
通徑 |
|
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
||
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
||
|
H |
61 |
61 |
65 |
79 |
95 |
103 |
118 |
132 |
||
|
重量 |
螺栓式 |
1.4 |
1.2 |
1.5 |
3.1 |
3.9 |
5.6 |
8.9 |
12.5 |
|
|
焊接式 |
1.1 |
1.0 |
1.2 |
2.9 |
3.3 |
4.9 |
8.1 |
10.9 |
||
|
規格 |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
|
|
通徑 |
|
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
||
|
L |
92 |
111 |
111 |
120 |
152 |
172 |
200 |
220 |
||
|
H |
65 |
79 |
79 |
97 |
104 |
120 |
139 |
215 |
||
|
重量 |
螺栓式 |
1.6 |
3.4 |
3.3 |
5.5 |
6.0 |
9.2 |
12.9 |
16.2 |
|
|
焊接式 |
1.3 |
3.2 |
3.1 |
4.8 |
5.4 |
8.5 |
11.2 |
14.3 |
||
