- W100D定水位閥產品介紹
| W100D定水位閥原理作用： |
W100D定水位閥是一種隔膜式調節水箱和水塔掖面高度的閥門，W100D定水位閥由主閥、浮球?qū)чy、浮球等組成。閥門由浮球控制，在閥門關閉時自動控制水泵停機；水位降低后重新啟動水泵，自動打開閥門，有效防止停泵水錘的產生，避免管道產生過高壓力。適用于工礦、企業、高層建筑中的水箱、水池、水塔的自動空水系統。
| W100D定水位閥性能特點： |
| W100D定水位閥技術參數： |
| 公稱通徑 | DN40-DN600 | ||
| 公稱壓力 | 1.0Mpa | 1.6Mpa | 2.5Mpa |
| 適用溫度 | 0℃~80℃ | ||
| 殼體試驗壓力 | 1.5Mpa | 2.4Mpa | 3.75Mpa |
| 密封試驗壓力 | 1.1Mpa | 1.76Mpa | 2.75Mpa |
| 較低動作壓力 | P1≥0.07MPa | ||
| 結構長度標準 | Q/BYL-2002 | ||
| 法蘭長度標準 | GB/T 17241.6 | ||
| 試驗壓力標準 | GB/T 13927；AP1598 | ||
| W100D定水位閥部件材質： |
| 閥體 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 | 閥蓋 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
| 彈簧 | 彈簧鋼/不銹鋼 | 閥桿 | 2Cr13 |
| 膜片 | 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 | 閥座 | 銅合金/不銹鋼 |
| 閥盤 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼/銅 | 膜片壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
| O型密封圈 | 丁腈橡膠/三元乙丙橡膠 | O型圈壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |

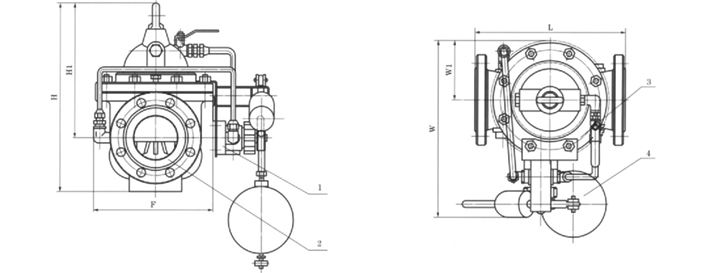

| W100D定水位閥外形尺寸： |
| DN | L | A1 | A | H1 | H | F |
| 40 | 200 | 265 | 210 | 225 | 85 | 170 |
| 50 | 203 | 265 | 210 | 225 | 85 | 170 |
| 65 | 213 | 310 | 215 | 230 | 90 | 180 |
| 80 | 241 | 350 | 245 | 245 | 105 | 210 |
| 100 | 272 | 460 | 305 | 285 | 138 | 275 |
| 125 | 300 | 520 | 365 | 295 | 155 | 310 |
| 150 | 333 | 570 | 415 | 378 | 178 | 355 |
| 200 | 400 | 595 | 510 | 370 | 230 | 460 |
| 250 | 480 | 780 | 560 | 390 | 250 | 500 |
| 300 | 550 | 905 | 658 | 430 | 290 | 580 |
| 350 | 620 | 1025 | 696 | 460 | 320 | 640 |
| 400 | 685 | 1080 | 735 | 496 | 356 | 715 |
| 450 | 750 | 1030 | 610 | 530 | 390 | 780 |
| 500 | 810 | 1135 | 665 | 555 | 415 | 830 |
| 600 | 935 | 1270 | 725 | 600 | 460 | 920 |
