WZ41H波紋管閘閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的WZ41H波紋管閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述WZ41H波紋管閘閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • WZ41H波紋管閘閥產品介紹
    WZ41H波紋管閘閥原理作用：
        WZ41H波紋管閘閥在管道上主要起切斷介質作用，可用于不同介質全開或全閉使用，但不可做為節流用。WZ41H波紋管閘閥的優點為流體阻力小，啟、閉所需要的力矩也較小；介質的流向不受限制，可以使用在介質向兩個方向流動的環網管路上。WZ41H波紋管閘閥結構長度比較小，利于管道安裝。特別是本閥門設計為石墨和波紋管雙重密封，使得密封性能更加優越于普通閘閥，大大增加了閥門的使用壽命。
    WZ41H波紋管閘閥性能特點：
        ①波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏；
        ②雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
        ③閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
        ④人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。
    WZ41H波紋管閘閥技術參數：

    設計與制造

    結構長度

    連接法蘭

    試驗與檢驗

    API600、
    GB12234

    ANSI B16.10、
    GB12221

    ANSI B16.5、
    JB/T74～90、
    GB9112～9124、
    HG20592～20635、
    SH3406

    API598、
    JB/T9092
    WZ41H波紋管閘閥部件材質：

     材   質



    閥 體

    閥 蓋

    閥 桿

    閥 瓣

    密 封 面

    填 料

    WCB

    WCB

    WCB

    13Gr

    2Gr

    2Gr

    柔性石墨

    304

    CF8

    CF8

    304

    304

    304

    柔性石墨

    316

    CF8M

    CF8M

    316

    316

    316

    柔性石墨

    304L

    CF3

    CF3

    316

    304L

    304L

    柔性石墨

    316L

    CF3

    CF3

    316

    316L

    316L

    柔性石墨

     特   點

    波紋管密封閥桿

    雙層、三層波紋管

    雙重密封

    無升降手輪

    位置指示

    維修方便
    WZ41H波紋管閘閥外形尺寸：

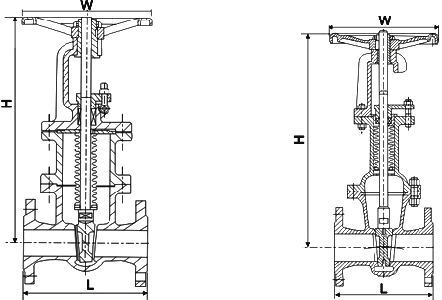

    WZ41H波紋管閘閥尺寸圖
    壓力等級 PN16
    口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
    H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量 8 9 10 15 22 30 43 57 73 105 150 190 270 380 480
