點擊放大Q41F氨用球閥，Q341F氨氣球閥圖片

Q41F氨用球閥，Q341F氨氣球閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q41F氨用球閥，Q341F氨氣球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述Q41F氨用球閥，Q341F氨氣球閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • Q41F氨用球閥，Q341F氨氣球閥產品介紹
    Q41F氨用球閥，Q341F氨氣球閥原理作用：
           Q41F氨用球閥，Q341F液氨專用球閥主要使用于制冷、冷凍等化工流程的氨、液氨、氟利昂、制冷劑設備管線上，起到對管路流體介質的啟閉作用。Q41F氨用球閥，Q341F液氨專用球閥是根據各制冷系統的特殊工藝設計制作而成，采用了的工藝，球體經高溫模壓、熱包覆增強四氟(CF4)方式，具有耐氨腐蝕、密封性能好、安全無泄漏、使用壽命長等顯著特點，Q41F氨用球閥，Q341F液氨專用球閥克服了同類產品球體易腐蝕、易泄漏、壽命短的缺陷，是目前冷凍、制冷工藝流程上專用球閥的較新產品。該液氨專用球閥不受安裝環境、位置的影響，可在管道的任意角度安裝；該液氨專用球閥完全能夠滿足于各化工企業、冷凍工藝，設備檢修的標準和要求；該液氨專用球閥通過性能試驗，該產品的真空變形和密封性能完全達到設計要求，可廣泛用于各化工、制冷生產與設備管路中。
    Q41F氨用球閥，Q341F氨氣球閥性能特點：
           ①液氨專用球閥，閥體為WCB/LCB精密鑄造，鑄件進行離子滲氮化學處理，增強閥體內腔的耐磨、耐腐蝕及表面硬度；
           ②液氨專用球閥，球體采用高溫模壓、熱包覆增強四氟(CF4)方式，增強球體的耐腐蝕、耐低溫、抗疲勞的性能；
           ③填料為內外等壓燒結(PTFE)V型成套密封環，本產品具有防外泄漏倒密封性能，是較新型的液氨專用閥；
           ④液氨專用球閥三種法蘭連接形式：A、RE(凸面)，B、FM(凹面)，C、MF(凸面)。
    Q41F氨用球閥，Q341F氨氣球閥技術參數：
    公稱壓力PN(MPa) 1.6 2.5 4.0 6.4
    殼體強度試驗(MPa) 2.4 3.8 6.0 9.6
    密封試驗/液(MPa) 1.8 2.8 4.4 7.0
    密封試驗/氣(MPa) 0.5~0.7
    適用介質 氨、液氨（WCB）；氨液、氟利昂（LCB）
    適用溫度(℃) -40~150（WCB）；-50~150（LCB）
    Q41F氨用球閥，Q341F氨氣球閥部件材質：
    左右閥體 球體/閥桿 密封圈 扳手
    WCB WCB/熱包覆CF4 內外等壓燒結PTFE 鑄鋼
    LCB LCB/熱包覆CF4 內外等壓燒結PTFE 低溫剛
    Q41F氨用球閥，Q341F氨氣球閥外形尺寸：

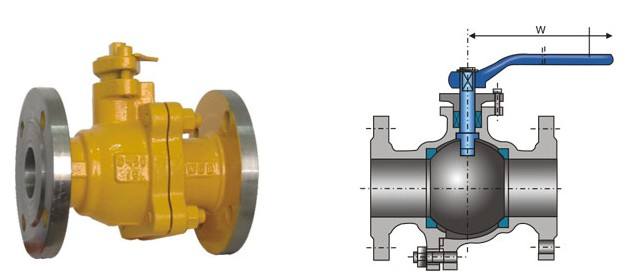

    Q41F氨用球閥，Q341F氨氣球閥結構圖
    PN2.5MPa 主要連接尺寸
    公稱通徑
    尺 寸 (mm)
    L D D1 D2 b-f z-∮d H Do
    15 130 95 65 45 14-2 4-14 60 108
    20 140 105 75 55 14-2 4-14 64 120
    25 150 115 85 65 16-2 4-14 90 165
    32 165 135 100 78 18-2 4-18 105 180
    40 180 145 110 85 16-3 4-18 150 240
    50 200 160 125 100 16-3 4-18 190 240
    65 220 180 145 120 18-3 4-18 485 320
    80 250 195 160 135 20-3 8-18 215 650
    100 280 215 180 155 20-3 8-18 250 400
    125 320 245 210 185 22-3 8-18 280 500
    150 360 280 240 210 24-3 8-23 320 600
    200 400 335 295 265 26-3 12-23 370 800
    PN2.5MPa 主要連接尺寸
    公稱通徑
    尺 寸 (mm)
    L D D1 D2 b-f z-∮d H Do
    15 130 95 55 45 14-2 4-14 60 108
    20 140 105 65 55 14-2 4-14 64 120
    25 150 115 85 65 16-2 4-14 90 165
    32 165 135 100 78 18-2 4-18 105 180
    40 180 145 110 85 16-3 4-18 160 240
    50 200 160 125 100 20-3 4-18 205 270
    65 220 180 145 120 22-3 8-18 215 350
    80 250 195 160 135 22-3 8-18 230 400
    100 280 230 190 160 24-3 8-23 270 500
    125 320 270 220 188 28-3 8-25 300 600
    150 360 300 250 218 30-3 8-25 340 900
    200 400 360 310 278 34-3 12-25 400 1100
    PN4.0MPa 主要連接尺寸
    公稱通徑
    尺 寸 (mm)
    L D D1 D2 D6 b-f z-∮d H
    15 130 95 65 45 40 16-2 4-14 60
    20 140 105 75 55 51 16-2 4-14 65
    25 150 115 85 65 58 18-2 4-14 90
    32 180 135 100 78 66 20-3 4-18 105
    40 200 145 110 85 76 20-3 4-18 170
    50 220 160 125 100 88 20-3 4-18 230
    65 250 180 145 120 110 22-3 8-18 250
    80 280 195 160 135 121 22-3 8-18 250
    100 320 230 190 160 150 24-3 8-23 295
    125 400 270 220 188 176 28-3 8-25 330
    150 400 300 250 218 204 30-3 8-25 375
    200 550 375 320 282 260 38-3 12-30 440
